產品介紹：用途：? ? 行車式刮泥機適用于給排水工程中平流式沉淀池，將沉降在池底的污泥刮集至集泥槽，并將池面的浮渣撇向集渣槽。可根據用戶的要求設置浮渣刮板。按水流方向，可分為逆向刮泥逆向排渣和逆向刮泥同向排渣方式。刮泥機構在不刮泥回程時刮泥耙全部抬起。當回到刮泥的起始位置時，刮泥耙落下，這
用途：? ? 行車式刮泥機適用于給排水工程中平流式沉淀池，將沉降在池底的污泥刮集至集泥槽，并將池面的浮渣撇向集渣槽。可根據用戶的要
求設置浮渣刮板。按水流方向，可分為逆向刮泥逆向排渣和逆向刮泥同向排渣方式。刮泥機構在不刮泥回程時刮泥耙全部抬起。當回到
刮泥的起始位置時，刮泥耙落下，這樣周而復始的工作。工作原理：刮泥機由行車、刮泥耙、撇渣板、驅動裝置和自控柜等到組成。? ? 1、兩槽同設一端：刮泥耙下降、撇渣板下降→刮泥機由池端(出水端)始點向泥、渣槽端行駛，將污泥、浮渣刮集輸送直至終點(進水
端)→刮泥耙上提、撇渣板上提→刮泥機終端向始端換向行駛→抵達始端后停機或進行另一循環。? ? 2、兩槽分設兩端：刮泥耙下降，撇渣板上提→刮泥機由出水端始點向泥槽端行駛．將污泥刮集輸送直至終點→刮泥耙上提而撇渣板
?下降→刮泥機換向行駛將浮渣撇向浮渣槽→抵達始端后停機或進行另一循環。
|
參數型號 |
ZCG-5 |
ZCG-6 |
ZCG-8 |
ZCG-10 |
ZCG-12 |
ZCG-14 |
ZCG-16 |
|
|
池徑Φ(m) |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
|
|
周邊池深H (m) |
3.5~4.5(根據用戶要求定） |
|||||||
|
池邊水深H2 (m) |
3.0~4.0(根據用戶要求定） |
|||||||
|
外緣線速度V (m/min) |
2.0~3.0 |
|||||||
|
電機功率N (KW) |
0.37 |
0.55 |
0.75 |
|||||
|

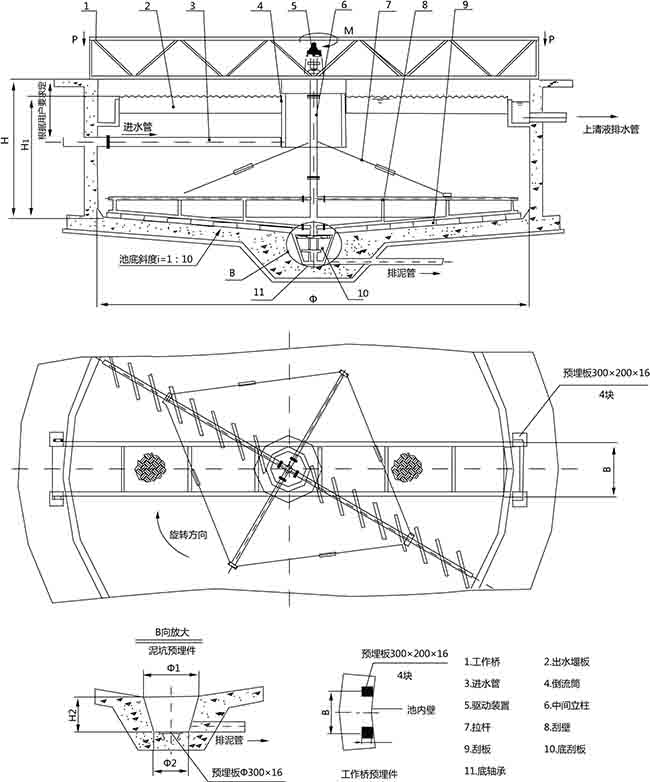

安裝尺寸mm |
Ｂ |
1050 |
1250 |
|||||
|
? Φ１ |
1000 |
1200 |
||||||
|
Φ２ |
500 |
800 |
||||||
|
Ｈ２ |
700 |
1000 |
||||||
|
B1 |
根據用戶要求定 |
|||||||
|
工作橋二端載荷P (KN) |
30 |
33 |
36 |
40 |
48 |
55 |
65 |
|
|
大工作扭矩(N.m) |
19 |
22.5 |
45 |
56 |
67 |
100 |
122 |
|
?
